Kegelradgetriebe - Auslegungstool
Dieses Tool bietet eine schnelle und effiziente Auslegung und Optimierung für ein Kegelradgetriebe. Es wurde speziell für die Konstruktion konzipiert und soll die Entwicklung unterstützen. Jedes Eingabe und Ergebnisfeld wird unter Kommentare erklärt bzw.Informiert Sie über gewisse Eigenschaften die zur Anwendung sehr nützlich sein können.
In der oberen Kopfzeile werden verschiedene Daten zum Projekt ausgefüllt.
Einzutragen ist:
Antrieb und Abtriebe > Drehmoment M, Drehzahl n (Kräfte in x,
y und z - Richtung)
Daten > Wirkungsgrad in % (meistens 0,95%)
Verzahnung > Die beiden Durchmesser und die beiden x und y
Kräfte aus der Verzahnungsberechnung.

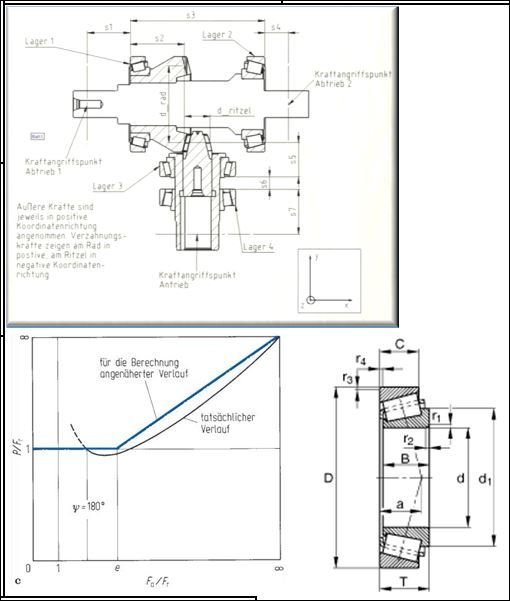

Maße > S1 - S7 Abstandsmaße; Erklärung in der beigefügten Skizze.
Lager 1, 2, 3 & 4 > Die Y, Y_0, C, C_0, a, e Werte aus den ausgewählten Kegelrollenlagern.
folgende Parameter werden dadurch ermittelt:
Leistung P (KW)
Abwärmestrom dQ / dt (KW)
Übersetzung i
Verzahnungskräfte in x, y und z (N)
optimierte Abstände S1 - S7 (mm)
Lagerwerte (Kräfte, Lebensdauer) x, y und z - Richtung, L_10, L_10h
Ein kleines aber sehr hilfreiches Zusatztool für den Maschinenbau, dass auf Excel 2007 erstellt wurde.
Dieses Produkt wird im Auftrag des u.g. Autors durch die reimus.NET GmbH vertrieben.
Bitte beachten Sie, dass unsere Vorlagen für MS Office 2003 bis 2010 unter Windows entwickelt wurden und unter Umständen nur eingeschränkt oder gar nicht auf MAC Systemen (z.B. mit MS Office 2008) und in OpenOffice funktionieren! Alle Vorlagen wurden durch unsere Fachredaktion sorgfältig überprüft. Wir können jedoch keinerlei Haftung oder Garantie für die individuelle Nutzung dieser Vorlagen übernehmen (siehe AGB).

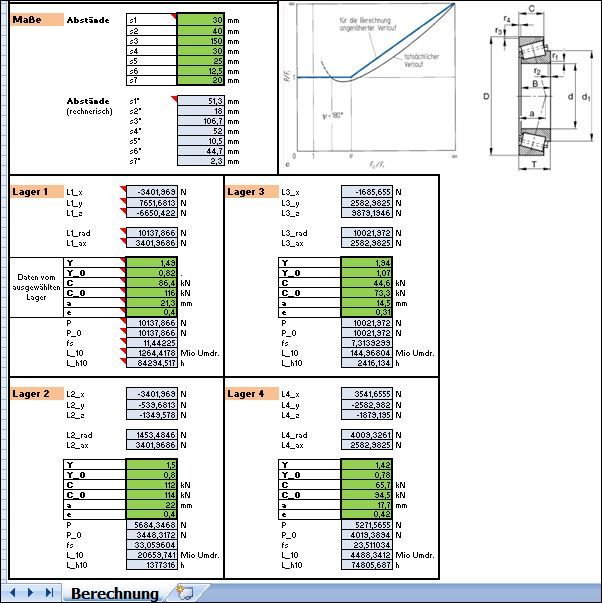

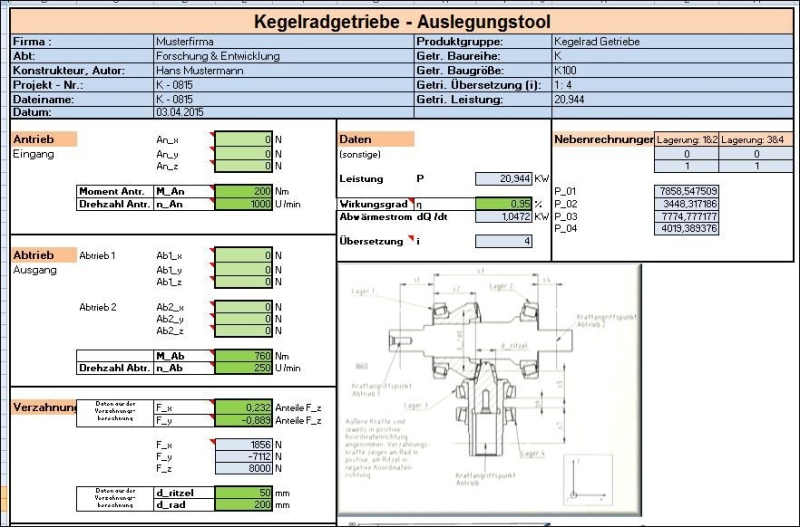

Weitere Produktbilder:
Kegelradgetriebe - Auslegungstool_2
Kegelradgetriebe - Auslegungstool_3
Betriebssystem: |
MS Windows |
Office-Version: |
MS Excel für Windows ab 2007 |
Sonstige Voraussetzungen: |
Unter Mac funktionieren teilweise Makros nicht! |
Autor: |
P.Gallion |
|
